波峰焊主要用于什么焊接呢

發布時間:2022-06-01 瀏覽:次 責任編輯:晉力達

波峰焊主要用于電子產品的插件焊接設備。它通過電泵或電磁泵將熔化的焊料(鉛錫合金)噴入設計所需的焊料波峰,使預裝元器件的印制板通過焊料波峰,從而實現元器件的焊料端或引腳與印制板焊盤之間的機械和電氣連接的焊接。這里晉力達將詳細介紹波峰焊主要用于什么焊接呢;




一.波峰焊的功能:

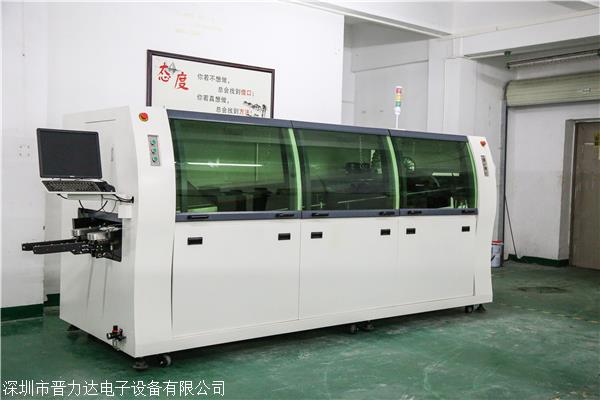

波峰焊是電子生產企業中常見的設備。波峰焊 machine的主要作用是將插件的電子元件插入電子線路板后進行焊接。波峰焊主機是通過電泵或電磁泵將熔化的焊料(鉛錫合金)噴入設計要求的焊料波峰,使預裝元器件的印刷電路板穿過焊料波峰,實現元器件的焊料端或引腳與印刷電路板焊盤之間的機械和電氣連接的焊接。根據機器使用的不同幾何形狀的峰。





當插有通孔電子器件的印刷電路板隨著傳送帶從波峰焊 machine的通道端向前移動時,印刷電路板下表面的焊盤、所有電子器件的接地端子和引腳表層都均勻地涂上一層薄薄的助焊劑,根據助焊劑形成聚氨酯泡沫(或噴霧器)槽。隨著傳送帶的運轉,印刷電路板進入加熱區,助焊劑中的有機溶劑揮發,助焊劑中的松香和表面活性劑開始分解活化,去除印刷電路板焊盤、電子器件接地端子和腳表面的空氣氧化膜等污染物;同時,印刷電路板和電子器件被充分預熱。印刷電路板繼續向前移動,印刷電路板的底邊首先通過第一次熔化的焊料波。第一個焊料波是混沌波(振動波或湍流波),它擊中印刷電路板底面所有焊盤、焊接端子和電子器件管腳上的焊料。熔化的焊料浸潤并擴散到經過焊劑凈化的不銹鋼鈍化層上。以后印刷電路板的底邊使用下一個熔化的焊料波,第二個焊料波是一個平滑的波,它分隔了引腳和焊料端之間的橋梁,去除了尖點(冰柱)等焊接缺陷。當印刷電路板繼續向前移動,離開第二次焊波時,通過自然降溫冷卻產生焊點,即完成焊接。


二.波峰焊主要用于的焊接:


波峰焊主要用于傳統的印刷電路板插通孔的電氣安裝工藝,以及表面組裝和元器件插通孔的混合安裝工藝。目前國內常用的波峰焊機主要有:臺式機波峰焊機、mini 波峰焊機和無鉛波峰焊機。
